Prüfung von Photovoltaikanlagen

Bei der Errichtung von Photovotaikanlagen ist es wichtig, dass fachgerecht gearbeitet wird und die Anlage den einschlägigen Normen und Vorschriften entspricht. Bei der Überwachung der Montagearbeiten und der Abnahme der PV-Anlage unterstütze ich Sie gerne.
PV-Anlagen und die zugehörige Verkabelung sind den Umwelteinflüssen wie Wind, Regen, Feuchtigkeit sowie Sonneneinstrahlung, Wärme und starker UV-Belastung ungeschützt ausgesetzt. Daher ist eine regelmäßige Inspektion und Prüfung notwendig. Die notwendigen Prüfungen und Messungen führe ich gerne für Sie durch.

Durch diese Einflüsse und der damit einhergehenden Alterung der Komponenten entstehen Isolations- und Kontaktprobleme, die zu erheblichen Leistungseinbußen sowie Brandgefahr führen können.

Die erzeugte hohe Gleichspannung der Solarpanels steht häufig auch bei abgeschalteten Wechselrichtern weiter an, so dass die PV-Anlage bis zu den Wechselrichtern fast immer Spannung führt. Im Falle eines Brandes kann dies für die Feuerwehreinsatzkräfte problematisch und gefährlich sein. Daher sollten PV-Anlagen regelmäßig überprüft werden.

Es gelten die VDE-Normen

  • DIN VDE 0100-712:2016-10 Errichten von Niederspannungsanlagen: Anforderungen für Betriebsstätten, Räume und Anlagen besonderer Art – Photovoltaik-(PV)-Stromversorgungssysteme sowie
  • DIN EN 62446-1 (VDE 0126-23-1): 2019-04 Photovoltaik (PV)-Systeme – Anforderungen an Prüfung, Dokumentation und Instandhaltung

Ihr Nutzen bei einer Anlagenprüfung:

  • Normgerechte und fehlerfreie Neuanlage
  • Optimaler Stromertrag der PV-Anlage
  • Vorbeugung und Vermeidung von Bränden
  • Frühzeitige Erkennung von elektrischen und mechanischen Problemen
  • Erhöhung der Anlagenverfügbarkeit und -zuverlässigkeit, Verlängerung der Nutzungsdauer

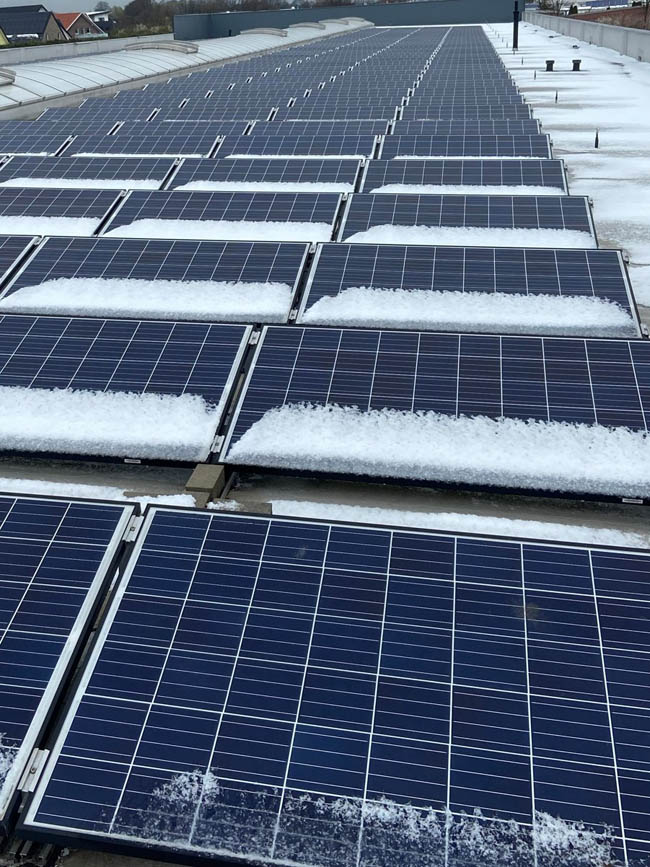

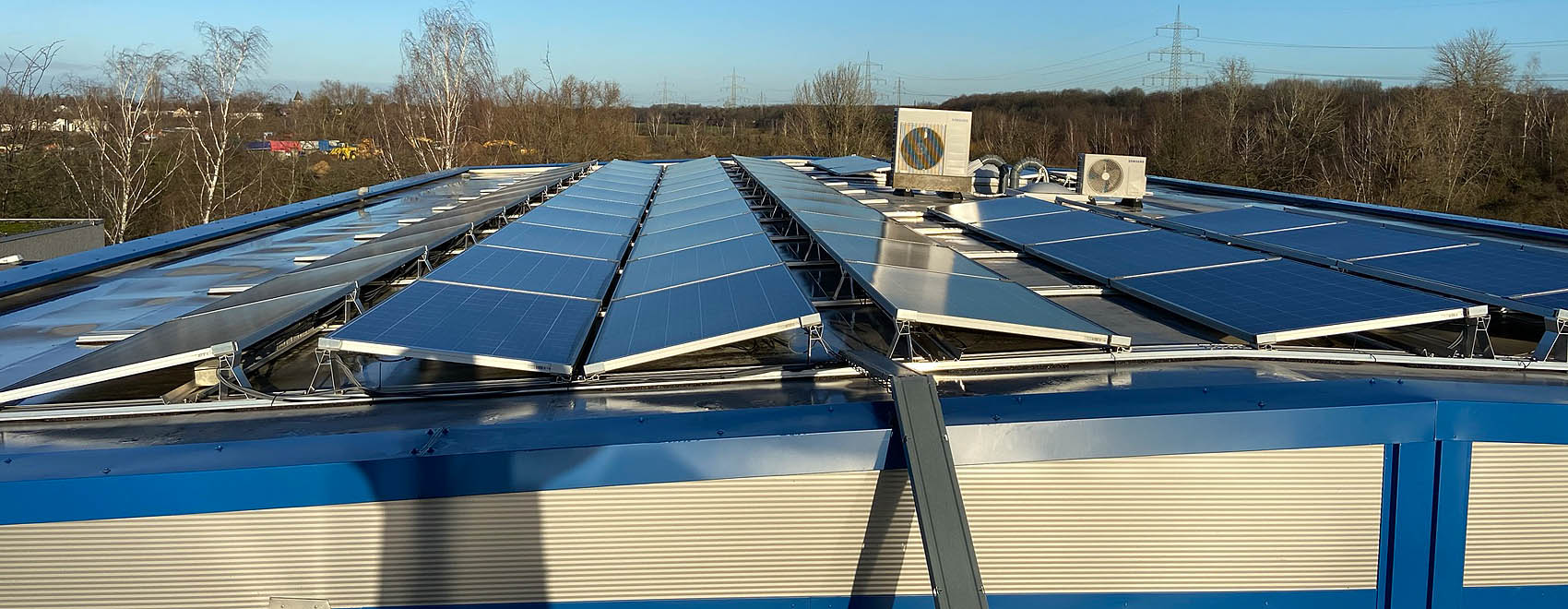

Photovoltaikanlage im Winter

Die Prüfung der Photovoltaik-Anlage beinhaltet:

  • Sichtung und Prüfung der Dokumentation
  • Detaillierte Analyse der Betriebsüberwachung und der Kennlinien
  • Ausführliche Begehung und Sichtprüfung der Anlage
  • Strom- und Leistungsmessung, sofern diese Werte nicht aus der Betriebsüberwachung hervorgehen
  • Messung des Isolationswiderstandes inkl. Lokalisierung von Isolationsfehlern
  • PV-Thermografie zur Erkennung von Hotspots, Diodendefekten, Substringausfällen und Kontaktproblemen
  • Falls notwendig U/I Kennlinienmessung und Elektrolumineszensmessung
  • Erstellung eines ausführlichen Prüf- und Mängelberichts

Prüffristen

Als Teil der elektrischen Anlage muss die PV-Anlage gemäß BetrSichV, DGUV V3 und DIN VDE 0105-100 regelmäßig geprüft werden. Die Prüffrist beträgt alle 4 Jahre.

Erkundigen Sie sich bei Ihrem Sachversicherer, inwiefern Ihre PV-Anlage mitversichert ist und welche besonderen Prüffristen und -bedingungen laut Versicherungsvertrag gelten.

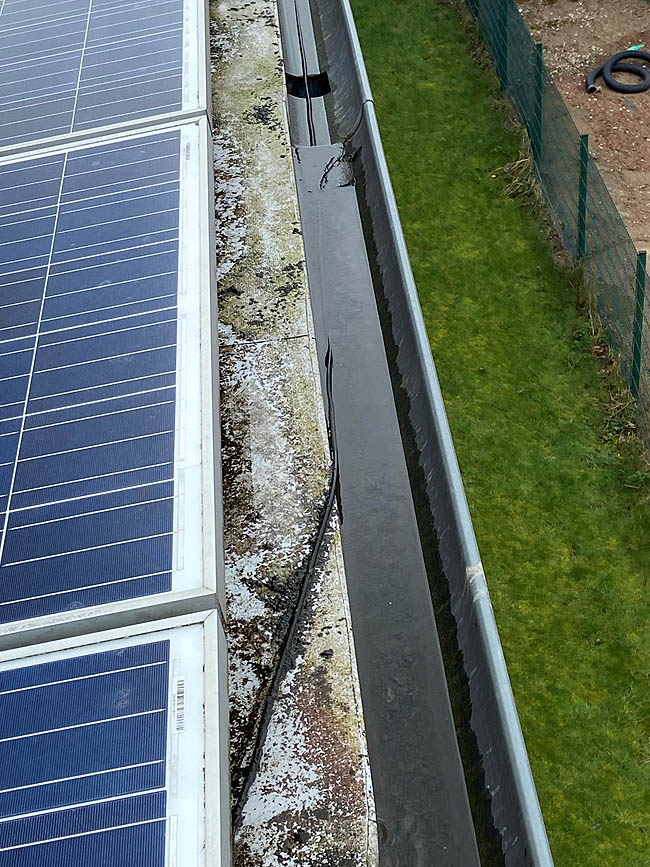

Photovoltaikanlage DC-Leitungen Leitungsverlegung

Mangel: Leitungsverlegung bei einer Photovoltaik-Anlage

Typische Mängel an Photovoltaik-Anlagen sind:

  • Mangelhafte Leitungsverlegung, fehlender UV-Schutz
  • Schleifenbildung bei der Leitungsverlegung, dadurch hohe Anfälligkeit für Blitz- und Überspannungsschäden
  • Fehlender oder mangelhafter Blitz- und Überspannungsschutz
  • Fehlender Trennungsabstand zur vorh. Blitzschutzanlage
  • Fehlender oder mangelhafter Funktionspotentialausgleich
  • Beschädigte Leitungen, Marderbiss
  • Isolationsfehler von Steckverbindern und Anschlüssen
  • Eindringende Feuchtigkeit und damit Isolationsfehler in PV-Modulen
  • Verschmutzte, „blinde“ und verschattete PV-Module
  • Defekte PV-Module: heiße Zellen, Backsheet-Kratzer, defekte Bypass-Dioden, Lötfehler, Kontaktfehler
  • Herstellungs- und Serienfehler von PV-Modulen
  • Überspannungsschäden
  • Sturm- und Hagelschäden
  • Planungsfehler
  • Fehler im Aufbau, Missachtung von Brandschutzabschnitten, fehlender Abstand zu und Überschreitung von Brandschutzwänden
  • Fehlende oder mangelhafte Dokumentation
Photovoltaikanlage DC-Leitungen Brandwand

Mangel bei der Verlegung der DC-Leitungen einer PV-Anlage: ungeschütztes Überschreiten einer Brandwand, ungeschützte Leitungsverlegung auf dem Dach
